发布时间：2026-01-05
经常看消费电子产品发布会的小伙伴们经常听主持人说产品达到了IPX7、IPX8的防水等级，乍一听只是简单的了解数字大点代表防水性能更好，那您有没有想过这数字背后到底代表着什么意思呢？本文将带您深入了解IP等级。
其实啊这个IP等级并不单指防水等级，而是“外壳防护等级”。IP是Ingress Protection的缩写，即“进入防护”的意思。
根据国标GB/T4208-2017的定义，IP代码的定义是：表明外壳对人接近危险部件、防止固体异物或水进入的防护等级，并且给出与这些防护有关的附加信息的代码系统。
根据这个定义，IP代码的含义不仅仅是局限于防尘防水等级，而且还涵盖了对人接近危险部件的防护，以及其他有关的附加信息。

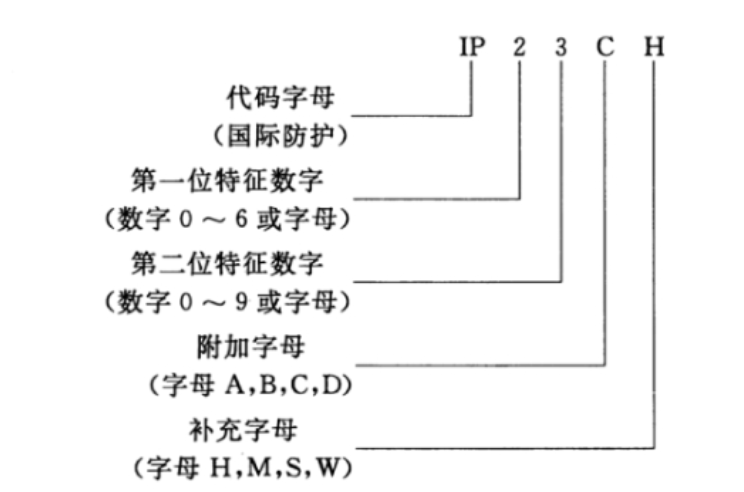

图1 IP代码的格式[1]
如图1所示，IP代码由字母IP开头，代表国际防护（International Protection）/进入防护（Ingress Protection），两种解释都有，国标中采用的是“国际防护”的释意。IP字母后紧接两位特征数字，用来表示防护等级。数字后接着的是附加字母和补充字母，分别代表对危险部件的防护等级和测试条件。

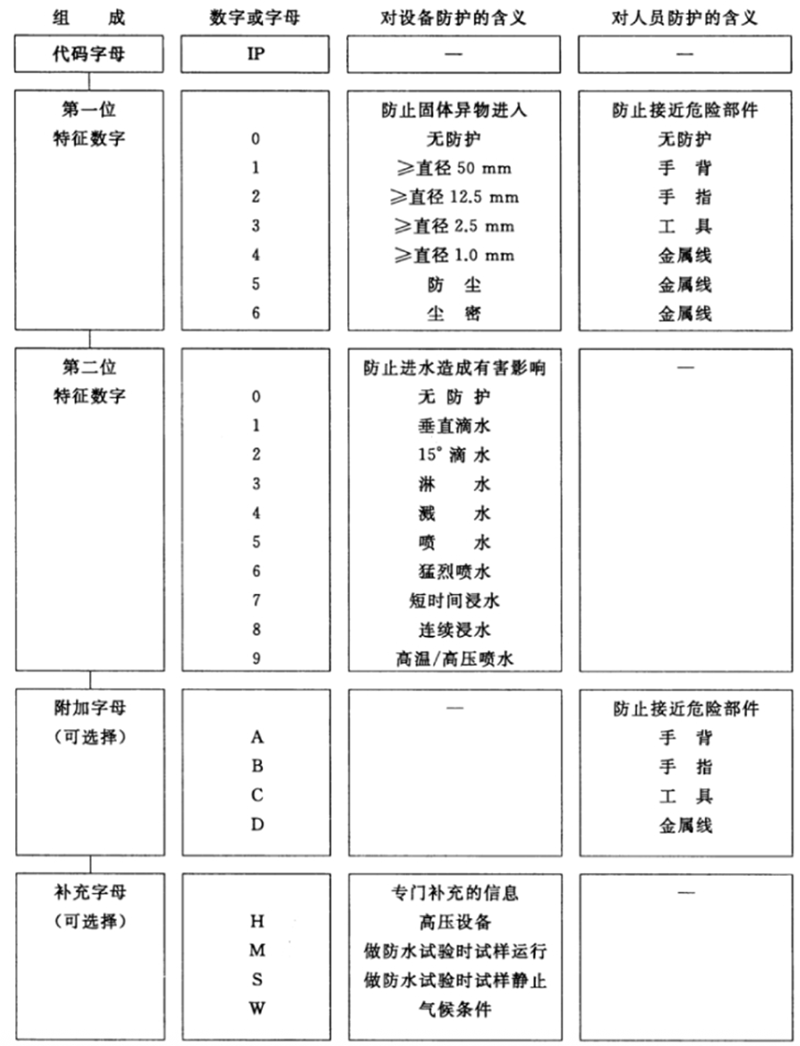

图2 IP代码的各要素及含义[1]
图2详细说明了特征数字、附加字母和补充字母的含义。
第一位特征数字代表固体异物侵入防护等级、以及设备危险部件对外部人员、工具等的防护等级，分为0-6级。这位数字包含了两个层面的意思，一个是对设备的防护，一个是对人员的防护。例如IP23就表示该设备的外壳：（1）可以防止直径大于12.5mm的异物进入；（2）可以防止手指伸入一定深度。当等级达到5时，设备具备防尘能力，虽不能完全防止灰尘进入，但进入量不影响设备正常运行，达到6级便是完全隔绝灰尘进入。
第二位特征数字代表防水等级，共分为0-9级，其中第9级是国标2017版更新加入的一个新等级，表示对高温高压喷水的的防护。
特征数字省略，应当用X字母代替，表示不做要求或未做测试。例如IPX7，仅说明防水等级而不说明防固体异物等级。
附加字母（可选择）代表对接近危险部件的防护等级，分为ABCD四级（图3）。乍一看好像跟第一位特征数字冲突了，但是其实两者是相互补充的关系。第一位特征数字着重于外壳能防止手、工具等进入（防进入），而附加字母则着重于防止触及危险部件（防触及）。例如IPXXB，表示设备不说明防异物和防水等级，但可以防护手指触及危险部件。

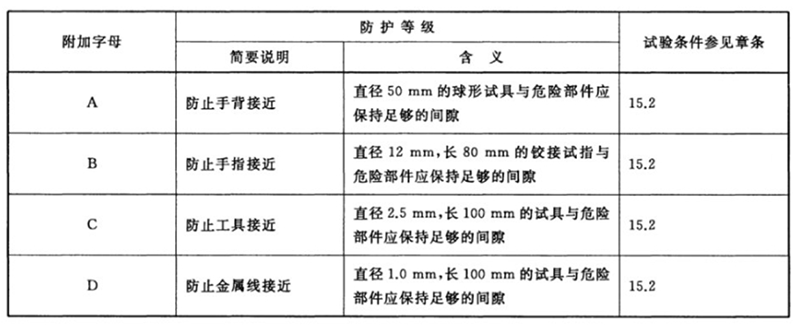

图3 附加字母所表示的对危险部件的防护等级[1]
补充字母（可选择）代表了前面防护等级的测试条件（图4）。

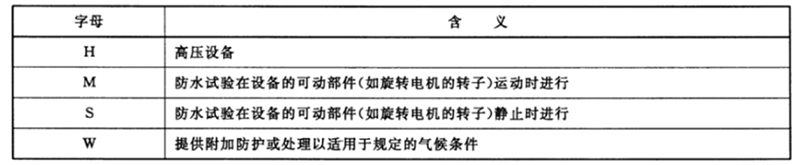

图4 补充字母的含义[1]
附加字母和补充字母可以省略，不必替代。
因此，IP代码可能会出现以下配置：
IP68、IPX6 IP5X IPXXB IP68BM IP68M等等。
然而值得注意的是，从对第一位特征数字的定义来看，某一防护等级显然已经满足低于该等级的各级要求，可以向下兼容。
但是第二位特征数字却并不不能简单的向下兼容。当第二位特征数字为6以及低于6的各级，其标识的等级也表示符合低于该级的各级要求，可以向下兼容（比如IP5也是满足IP0-4等级要求的）。
但是因为等级7、8、9的测试条件并不相同，所以并不支持向下兼容（根据国标的解释IPX8可以涵盖IPX7的要求），仅说明设备满足测试条件下的防水性能。因此大家要注意：IPX8防水等级不自动说明符合IPX6或者IPX5，仅仅代表符合IPX8的防水测试。如果要说明同时具备多个防水条件，那就需要多重标志，例如：IPX6/IPX8、IPX5/IPX7/IPX9等。
考虑到大家常常对防水性能比较关心，我们对防水等级的含义进一步讨论。表1对第二位特征数字（防水等级）的含义进行了详细的解释，大家可以对照表1，结合自己设备的工作环境，对设备的防水等级要求进行一个评估。
表1 第二位特征数字（防水等级）的含义说明
等级 |
简要说明 |
含义 |
现实场景 |
0 |
无防护 |
无防护 |
不能接触水，例如电路板 |
1 |
防止垂直方向水滴 |
垂直滴水无影响 |
房顶漏水/冷凝滴水的环境可以使用。需垂直安装。 |
2 |
防⽌15 °倾斜时垂直⽅向滴⽔ |
倾斜15°水滴无影响 |
房顶漏水/冷凝滴水的环境可以使用。安装可以有15°的倾斜。 |
3 |
防淋水 |
垂直60°范围内淋水无影响 |
防“小雨”或“溅起的雨水”。 设备放在窗台边，可以防外面下小雨时飘进来的雨丝。 |
4 |
防溅水 |
任何方向淋水无影响 |
防“泼溅水”。 比如：洗手时被水花溅到、运动时被汗水滴到。 |
5 |
防喷水 |
任何方向喷水无影响 |
防“花洒水淋”或“较强雨水”。 可以承受淋浴花洒直接冲洗，或在中等雨势中骑行或行走。 |
6 |
防强烈喷水 |
任何方向强烈喷水无影响 |
防暴雨或者强力喷水清洗。 |
7 |
防短时间浸水 |
短时间浸水无影响 |
防意外落水、或者短时间浸入水中。 |
8 |
防持续浸水 |
长时间浸水无影响 |
可以长时间潜入水中使用。 |
9 |
防高温/高压喷水 |
高温高压水喷射无影响 |
防高压热水冲洗。例如用高温热水冲洗设备。 |
接下来举几个例子来加深理解。
例1.标识：IP24。
（2）——防止手指接近危险部件；
——防止直径不小于12.5mm的固体异物进入外壳内。
（4）——防止由于在外壳各方向溅水对设备造成有害影响。
例2.标识：IP23CS
（2）——防止人用手指接近危险步进；
——防止直径不小于12.5mm的固体异物进入外壳内。
（3）——防止淋水对设备造成有害影响。
（C) ——防止人手持直径不小于2.5mm长度不超过100mm的工具接近危险部件。
（S) ——防水测试在设备静止时进行。
例3.标识：IPX8M
（X) ——对固体异物进入不做要求。
（8）——防止持续浸入水中对设备造成有害影响。
（M) ——防水测试在设备运转时进行。
上文中对IP代码的格式以及背后的含义进行了深入的探讨，相信大家对防护等级又有了更深的了解，有用的知识又变多啦！以后对设备防护等级的选型也能自己拿主意咯。如果对测试方法以及其他细节感兴趣，可以私信小编要国标GB/T4208-2017的PDF文档哦，有什么想法或疑问在评论区交流吧。
参考文献：国家标准GB/T 4208—2017《外壳防护等级（IP 代码）》
